GAS项目笔记1

Nov 5, 2025

28 mins read

UE5

Ue5

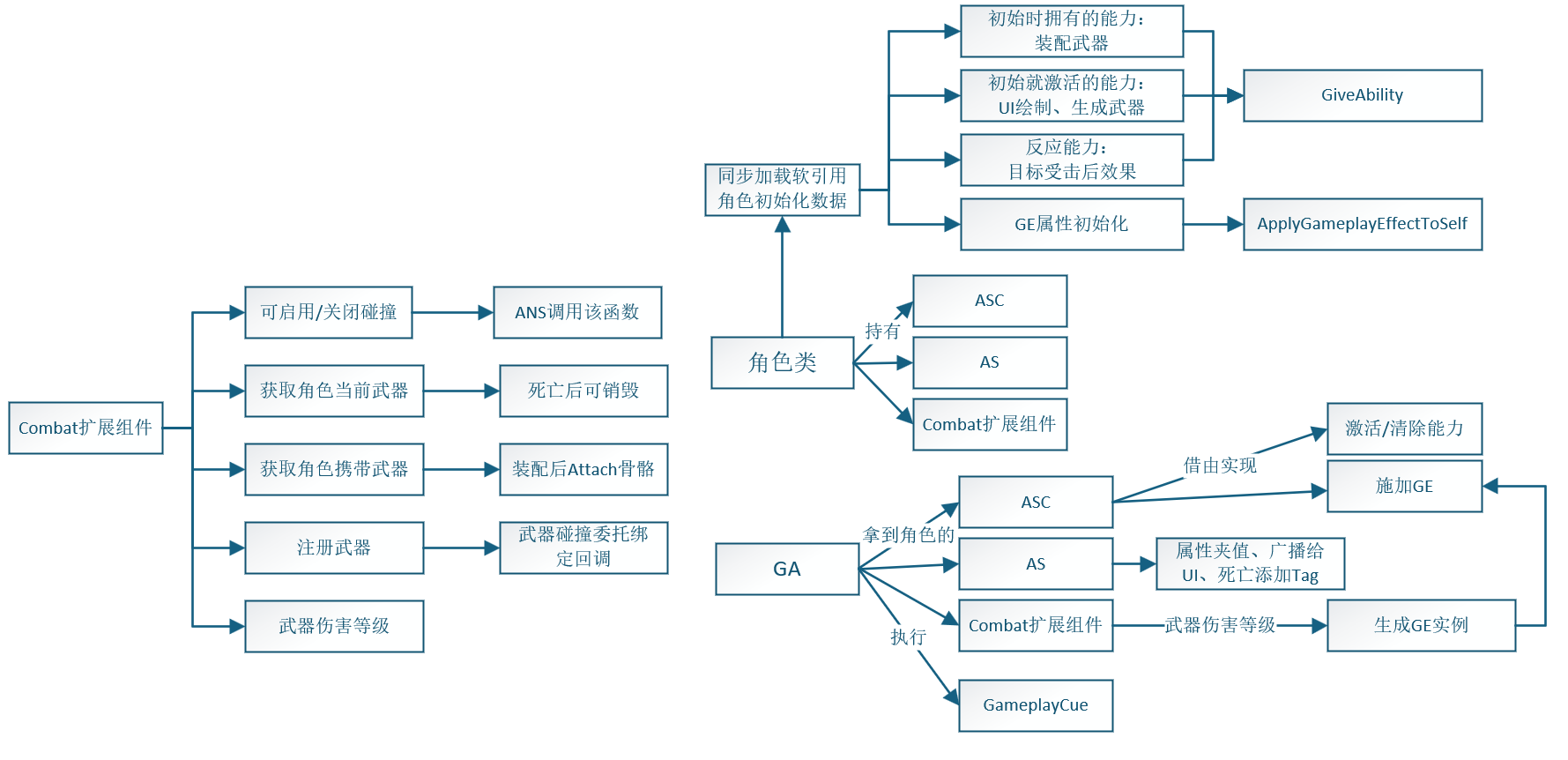

1流程图

角色类持有 ASC、AS 和 Combat 扩展组件，负责承载能力和属性。角色初始化时，通过 ASC 给角色赋予初始能力（GiveAbility）并应用初始 GE（ApplyGameplayEffectToSelf），确保属性正确。玩家按键或 AI 事件触发 GA 执行能力，GA 拿到角色的 ASC、AS 和 Combat 组件，生成 GE 并通过 ASC 应用到目标或自身的 AS，属性变化触发 PostGameplayEffectExecute，完成夹值、UI 更新和死亡 tag 添加。整个流程是 GA 驱动 GE，GE 被 ASC 应用，ASC 调用 AS 修改属性。

Hard Reference & Soft Reference

Reference Viewer 引用查看器显示的白色线条是硬引用关系，粉色线条是软引用关系。比如一个蓝图在属性里引用了某个材质、贴图、Mesh等。

如下图所示，右边的所有内容是角色的依赖项，左边的所有内容依赖于角色资产：

1761894933114

硬引用示例：

蓝图的 Cast to XXXX 节点会导致硬引用对象，即使存在但不使用该节点也会硬引用cast对象。这是因为：当你使用 Cast To BP_XXX 节点时，蓝图编译器会在生成的 bytecode 里记录该蓝图类的引用（UBlueprintGeneratedClass 对象）以及SpawnActorFromClass也会导致硬引用。
蓝图变量引用资源或者继承自另一个BP类。
C++中使用FObjectFinder，构造期强制加载资源。
DataTable / DataAsset 直接存放UObject*

….

总之，只要蓝图或C++中有明确的对象引用或类引用（即编译器能追踪到的UObject、UClass），都会形成硬引用。

SizeMap 如下图所示， BP_ThirdPersonCharacter 占据了207.4MB，其中SKM_Quinn_Simple占据了198.6MB，像一个盒子层层嵌套，你可以观察到内存占比最大的是哪个引用：

1761894985945

硬引用和软引用的区别是 —— 硬引用可以更快速的访问对象，对象已经被加载到内存中，所以可以直接使用；而软引用可以减少内存占用，但是速度会比较慢，如果被使用，先要访问是否存在，才能访问它指向的对象。所以相当于内存换取了速度。

避免硬引用的方法

使用软引用（SoftObjectPtr / SoftClassPtr）、接口可以避免硬引用、使用字符串路径 + 动态加载。

什么时候用软引用什么时候用硬引用

应该在关键对象上使用硬引用（GameMode、PlayerController等）还有只会加载一次的资源地形等。

对于暂时不需要且体积大的对象用软引用，比如武器库、剧情章节等。

对象指针 TobjectPtr 虽然也属于硬引用，但相比传统 UObject*，它的确能减少一些不必要的加载链触发和GC压力，因为它底层是句柄索引，普通指针在 GC 或序列化时可能触发对象加载，而 TObjectPtr 通过索引追踪，避免了这种不必要的加载链。

在发布构建的时候会转化原始指针，为了提升运行时性能（少一次句柄解析开销），减少内存占用（不需要额外维护句柄表引用）

输入绑定流程

Native Gameplay Tags 创建全局访问的GameplayTags

Input Config Data Asset 创建DataAsset用于映射gameplaytag—>input action

Custom Input Component 自定义输入组件

Binding Inputs 定义input callbacks

Assign assets in editor

GameplayTags全局访问

创建WarriorGameplayTags文件，用于集中管理标签。

#include "NativeGameplayTags.h"

namespace WarriorGameplayTags
{
	/** Input Tags **/
	UE_DECLARE_GAMEPLAY_TAG_EXTERN(InputTag_Move) // 声明一个外部可访问的FGameplayTag
	UE_DECLARE_GAMEPLAY_TAG_EXTERN(InputTag_Look)
}

#include "WarriorGameplayTags.h"

namespace WarriorGameplayTags
{
	/** Input Tags **/
	UE_DEFINE_GAMEPLAY_TAG(InputTag_Move, "InputTag.Move") // 创建 FGameplayTag 对象并初始化
	UE_DEFINE_GAMEPLAY_TAG(InputTag_Look, "InputTag.Look") // 第一个参数是c++中的名称 第二个是编辑器中看到的名字
}

Input Config Data Asset

之后创建一个DataAsset的cpp文件

定义结构体，每个Tag关联一个InputAction。

USTRUCT(BlueprintType)
struct FWarriorInputActionConfig
{
	GENERATED_BODY()
public:
	UPROPERTY(EditDefaultsOnly, BlueprintReadOnly, meta = (Category = "InputTag"))
	FGameplayTag InputTag;
	UPROPERTY(EditDefaultsOnly, BlueprintReadOnly)
	UInputAction* InputAction;
};

并且在该文件中，DataAsset中有一个输入映射和包含很多个FWarriorInputActionConfig结构体的数组。

UPROPERTY(EditDefaultsOnly, BlueprintReadOnly)
UInputMappingContext* DefaultMappingContext;

UPROPERTY(EditDefaultsOnly, BlueprintReadOnly, meta = (TitleProperty = "InputTag"))
TArray<FWarriorInputActionConfig> NativeInputActions;

并且还有一个通过gameplaytag去查找inputaction的函数FindNativeInputActionByTag

自定义输入组件

创建一个WarriorInputComponent文件用于自定义输入组件代替增强输入组件，在其中定义一个模板内联函数用于BindAction

public:
	template<class UserObject, typename CallbackFunc>
	void BindNativeInputAction(const UDataAsset_InputConfig* InInputConfig, const FGameplayTag& InInputTag, ETriggerEvent TriggerEvent, UserObject* ContextObject, CallbackFunc Func);

};
template<class UserObject, typename CallbackFunc>
inline void UWarriorInputComponent::BindNativeInputAction(const UDataAsset_InputConfig* InInputConfig, const FGameplayTag& InInputTag, ETriggerEvent TriggerEvent, UserObject* ContextObject, CallbackFunc Func)
{
	checkf(InInputConfig,TEXT("InputConfigDataAsset is null"));
	if (UInputAction* FindAction = InInputConfig->FindNativeInputActionByTag(InInputTag))
	{
		BindAction(FindAction, TriggerEvent, ContextObject, Func);
	}
}

绑定输入定义callbacks

创建虚函数继承SetupPlayerInputComponent，在其中获取本地玩家增强输入子系统，添加输入映射上下文，然后再通过自定义输入组件绑定在角色类中定义的callback函数，分别是Input_Move和Input_Look。

这样角色就实现了移动和视角。

void AWarriorHeroCharacter::SetupPlayerInputComponent(UInputComponent* PlayerInputComponent)
{
	checkf(InputConfigDataAsset, TEXT("Forget to assign inputconfig data asset."));
	ULocalPlayer* LocalPlayer = GetController<APlayerController>()->GetLocalPlayer();
	UEnhancedInputLocalPlayerSubsystem* Subsystem = ULocalPlayer::GetSubsystem<UEnhancedInputLocalPlayerSubsystem>(LocalPlayer);
	check(Subsystem);
	Subsystem->AddMappingContext(InputConfigDataAsset->DefaultMappingContext, 0);
	UWarriorInputComponent* WarriorInputComponent = CastChecked<UWarriorInputComponent>(PlayerInputComponent);
	WarriorInputComponent->BindNativeInputAction(InputConfigDataAsset, WarriorGameplayTags::InputTag_Move, ETriggerEvent::Triggered, this, &ThisClass::Input_Move);
	WarriorInputComponent->BindNativeInputAction(InputConfigDataAsset, WarriorGameplayTags::InputTag_Look, ETriggerEvent::Triggered, this, &ThisClass::Input_Look);
}

void AWarriorHeroCharacter::Input_Move(const FInputActionValue& InputActionValue)
{
	const FVector2D MoveVector = InputActionValue.Get<FVector2D>();
	const FRotator MoveRotator(0.f, Controller->GetControlRotation().Yaw, 0.f);
	if (MoveVector.Y != 0.f)
	{
		// 把世界坐标系下的“前方向量”(0,1,0)用 MoveRotator（控制器朝向）旋转一下，得到角色当前朝向的前方方向
		const FVector ForwardVector = MoveRotator.RotateVector(FVector::ForwardVector);
		AddMovementInput(ForwardVector, MoveVector.Y);
	}
	if (MoveVector.X != 0.f)
	{
		const FVector RightVector = MoveRotator.RotateVector(FVector::RightVector);
		AddMovementInput(RightVector, MoveVector.X);
	}
}

void AWarriorHeroCharacter::Input_Look(const FInputActionValue& InputActionValue)
{
	const FVector2D LookAxisVector = InputActionValue.Get<FVector2D>();
	if (LookAxisVector.X != 0.f)
	{
		AddControllerYawInput(LookAxisVector.X);
	}
	if (LookAxisVector.Y != 0.f)
	{
		AddControllerPitchInput(LookAxisVector.Y);
	}
}

角色动画

创建一系列C++文件分别是

WarriorBaseAnimInstance继承AnimInstance

|__WarriorHeroLinkedAnimLayer

|__WarriorCharacterAnimInstance

|__WarriorHeroAnimInstance

其中WarriorBaseAnimInstance目前没有逻辑，而WarriorCharacterAnimInstance在线程安全更新函数中更新GroundSpeed和HasAcceleration。WarriorHeroAnimInstance在线程安全更新函数中目前写了关于Relax动画状态判定的逻辑。

首先在WarriorCharacterAnimInstance中定义两个函数

virtual void NativeInitializeAnimation() override;
// 这个函数是动画系统的线程安全更新入口，用于在多线程模式下在工作线程中执行动画更新逻辑，从而分担主线程负载、提升性能
virtual void NativeThreadSafeUpdateAnimation(float DeltaSeconds) override;

在初始化动画函数中获取当前角色和角色的移动组件存入到OwningCharacter和OwningMovementComponent中。

在线程安全更新函数中去获取角色当前地面速度和是否有加速度。这两个变量中的加速度用于切换动画状态机的静止和移动状态，而地面速度用于BlendSpace混合空间处理奔跑动画。

void UWarriorCharacterAnimInstance::NativeInitializeAnimation()
{
	OwningCharacter =  Cast<AWarriorBaseCharacter>(TryGetPawnOwner());
	if (OwningCharacter)
	{
		OwningMovementComponent = OwningCharacter->GetCharacterMovement();
	}
}

void UWarriorCharacterAnimInstance::NativeThreadSafeUpdateAnimation(float DeltaSeconds)
{
	if (!OwningCharacter || !OwningMovementComponent)
	{
		return;
	}
	GroundSpeed = OwningCharacter->GetVelocity().Size2D();
	bHasAcceleration = OwningMovementComponent->GetCurrentAcceleration().SizeSquared2D() > 0.f;
}

因此现在我们有了两个状态，在动画蓝图ABP_Hero继承自WarriorHeroAnimInstance分别是Idle和Jog。

继续添加一个新状态Relax，用于在角色静止达到一定时间后切换一个放松的动作，在状态机中通过RandomSequencePlayer达到随机多个relax动画的效果。

在WarriorHeroAnimInstance文件中这个新状态的过渡条件是通过C++中的bShouldEnterRelaxState，同时有EnterRelaxStateThreshold和IdleElapsedTime变量，分别是进入到放松状态所需时间和目前经过了多久的时间。

void UWarriorHeroAnimInstance::NativeInitializeAnimation()
{
	Super::NativeInitializeAnimation();
	if (OwningCharacter)
	{
		OwningHeroCharacter = Cast<AWarriorHeroCharacter>(OwningCharacter);
	}
}
void UWarriorHeroAnimInstance::NativeThreadSafeUpdateAnimation(float DeltaSeconds)
{
	Super::NativeThreadSafeUpdateAnimation(DeltaSeconds);
	if (bHasAcceleration)
	{
		bShouldEnterRelaxState = false;
		IdleElapsedTime = 0.f;
	}
	else
	{
		IdleElapsedTime += DeltaSeconds;
		bShouldEnterRelaxState = (IdleElapsedTime >= EnterRelaxStateThreshold);
	}
}

动画相关蓝图有：

WarriorHeroLinkedAnimLayer

|__MasterLayer_Hero

|__AnimLayer_HeroAxe

ALI_Hero继承AnimLayerInterface

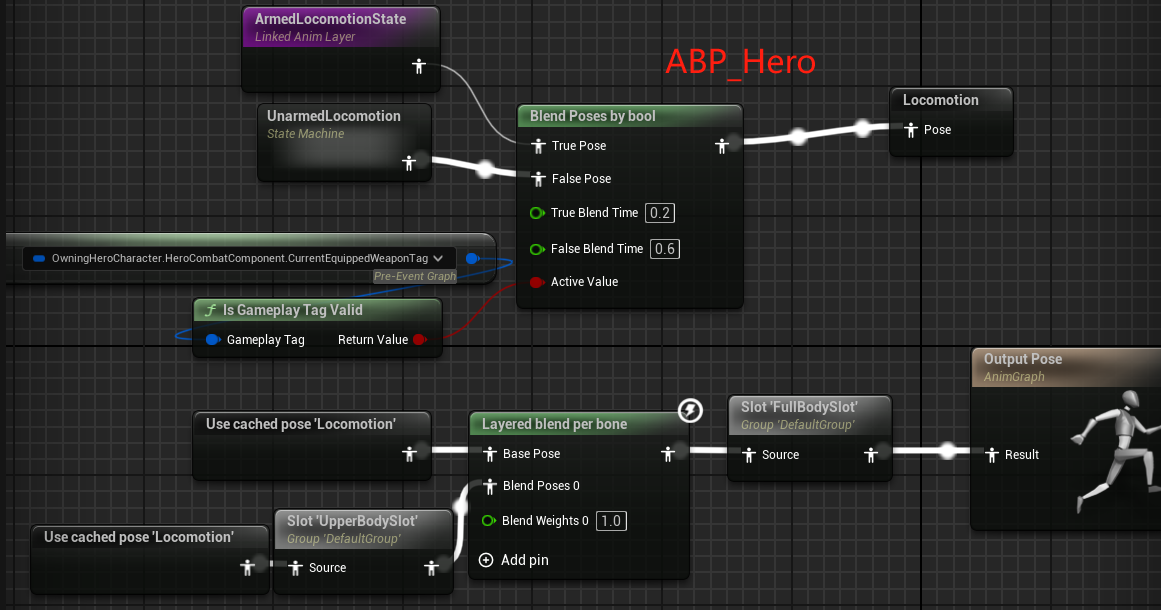

在ALI_Hero添加一个动画层ArmedLocomotionState，将其关联到ABP_Hero中和MasterLayer_Hero中，

属性存取获得到Combat组件中的CurrentEquippedWeaponTag，如果Tag存在（当前持有武器）则选择ArmedLocomotionState，也就是我们添加的动画层。

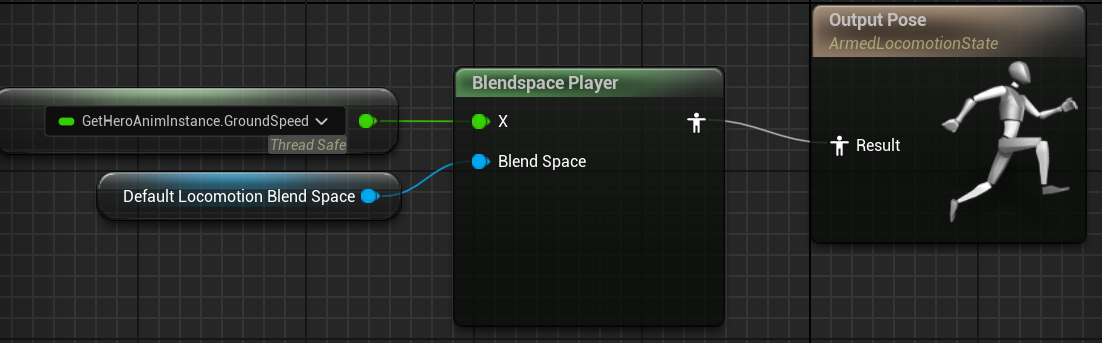

MasterLayer_Hero中逻辑如下，提升为变量的DefaultLocomotionBlendSpace将在子类AnimLayer_HeroAxe中设置角色的武器混合空间动画。

之后（下一部分会涉及到）武器会有一个FWarriorHeroWeaponData类，其中会有TSubclassOf<UWarriorHeroLinkedAnimLayer> WeaponAnimLayerToLink;

通过在装配武器的GA中调用LinkAnimClassLayers，使UWarriorHeroLinkedAnimLayer和其子类AnimLayer_HeroAxe播放locomotion动画。

武器生成

生成武器的流程：

ASC —-> 设置Spawn Ability —-> 创建武器类 —-> Grant Ability

首先提一下FORCEINLINE，是UE自定义的宏，用于强制编译器内联（几乎一定内联）

创建两个C++文件，分别是WarriorAbilitySystemComponent和WarriorAttributeSet。

之后要在WarriorBaseCharacter中获取这个能力组件和属性集。

public:
	// ~ Begin IAbilitySystemInterface Interface
	virtual UAbilitySystemComponent* GetAbilitySystemComponent() const override;
	// ~ End IAbilitySystemInterface Interface
protected:
	// ~ Begin APawn Interface
	virtual void PossessedBy(AController* NewController) override;
	// ~ End APawn Interface
	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "AbilitySystem")
	UWarriorAbilitySystemComponent* WarriorAbilitySystemComponent;
	UPROPERTY(VisibleAnywhere, BlueprintReadOnly, Category = "AbilitySystem")
	UWarriorAttributeSet* WarriorAttributeSet;
public:
	FORCEINLINE UWarriorAbilitySystemComponent* GetWarriorAbilitySystemComponent() const { return WarriorAbilitySystemComponent; }
	FORCEINLINE UWarriorAttributeSet* GetWarriorAttributeSet() const { return WarriorAttributeSet; }

UAbilitySystemComponent* AWarriorBaseCharacter::GetAbilitySystemComponent() const
{
	return GetWarriorAbilitySystemComponent();
}

void AWarriorBaseCharacter::PossessedBy(AController* NewController)
{
	Super::PossessedBy(NewController);
	if (WarriorAbilitySystemComponent)
	{
		WarriorAbilitySystemComponent->InitAbilityActorInfo(this, this);
	}
}

之后再派生类WarriorHeroCharacter中也重写PossessedBy函数

新建一个WarriorGameplayAbility文件，用于做GA蓝图的基类。

在其中定义一个枚举类包含OnTriggered和OnGiven，并且重写OnGiveAbility和EndAbility函数。

UENUM(BlueprintType)
enum class EWarriorAbilityActivationPolicy : uint8
{
	OnTriggered,
	OnGiven
};

OnGiveAbility：当能力被赋予角色，如果是OnGiven，那么立刻激活这个能力，使得能力在“被添加的瞬间”就能运行逻辑。

EndAbility：如果是OnGiven，在结束时，会自动清除自己。因为它无需重复触发。

这种能力往往是“一次性”或“瞬发型”逻辑。比如生成武器。

void UWarriorGameplayAbility::OnGiveAbility(const FGameplayAbilityActorInfo* ActorInfo,
                                            const FGameplayAbilitySpec& Spec)
{
	Super::OnGiveAbility(ActorInfo, Spec);
	if (AbilityActivationPolicy == EWarriorAbilityActivationPolicy::OnGiven)
	{
		if (ActorInfo && !Spec.IsActive())
		{
			ActorInfo->AbilitySystemComponent->TryActivateAbility(Spec.Handle);
		}
	}
}

void UWarriorGameplayAbility::EndAbility(const FGameplayAbilitySpecHandle Handle,
	const FGameplayAbilityActorInfo* ActorInfo, const FGameplayAbilityActivationInfo ActivationInfo,
	bool bReplicateEndAbility, bool bWasCancelled)
{
	Super::EndAbility(Handle, ActorInfo, ActivationInfo, bReplicateEndAbility, bWasCancelled);
	if (AbilityActivationPolicy == EWarriorAbilityActivationPolicy::OnGiven)
	{
		if (ActorInfo)
		{
			ActorInfo->AbilitySystemComponent->ClearAbility(Handle);
		}
	}
}

之后创建GA蓝图继承WarriorGameplayAbility，命名为GA_Shared_SpawnWeapon用于武器生成。

创建武器类

WarriorWeaponBase

|__WarriorHeroWeapon

|__BP_HeroWeaponBase

|__BP_HeroWeaponAxe

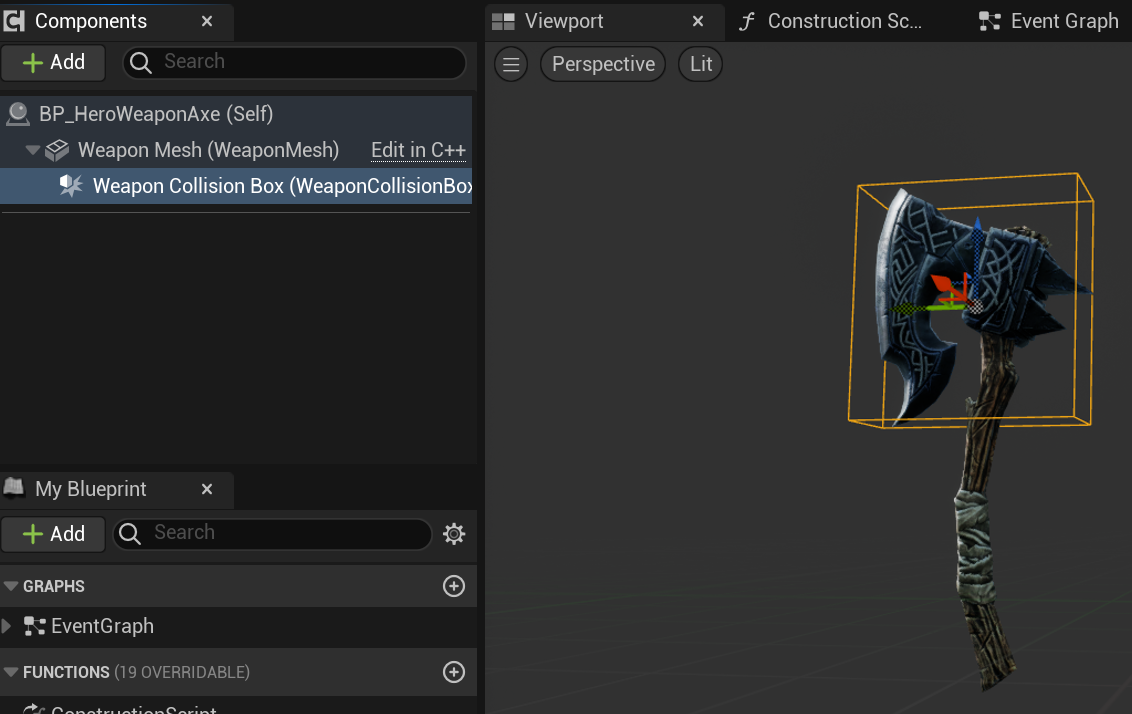

在WarriorWeaponBase构造函数中定义组件

WeaponMesh = CreateDefaultSubobject<UStaticMeshComponent>(TEXT("WeaponMesh"));
SetRootComponent(WeaponMesh);

WeaponCollisionBox = CreateDefaultSubobject<UBoxComponent>(TEXT("WeaponCollisionBox"));
WeaponCollisionBox->SetupAttachment(GetRootComponent());
WeaponCollisionBox->SetBoxExtent(FVector(20.f));
WeaponCollisionBox->SetCollisionEnabled(ECollisionEnabled::NoCollision);

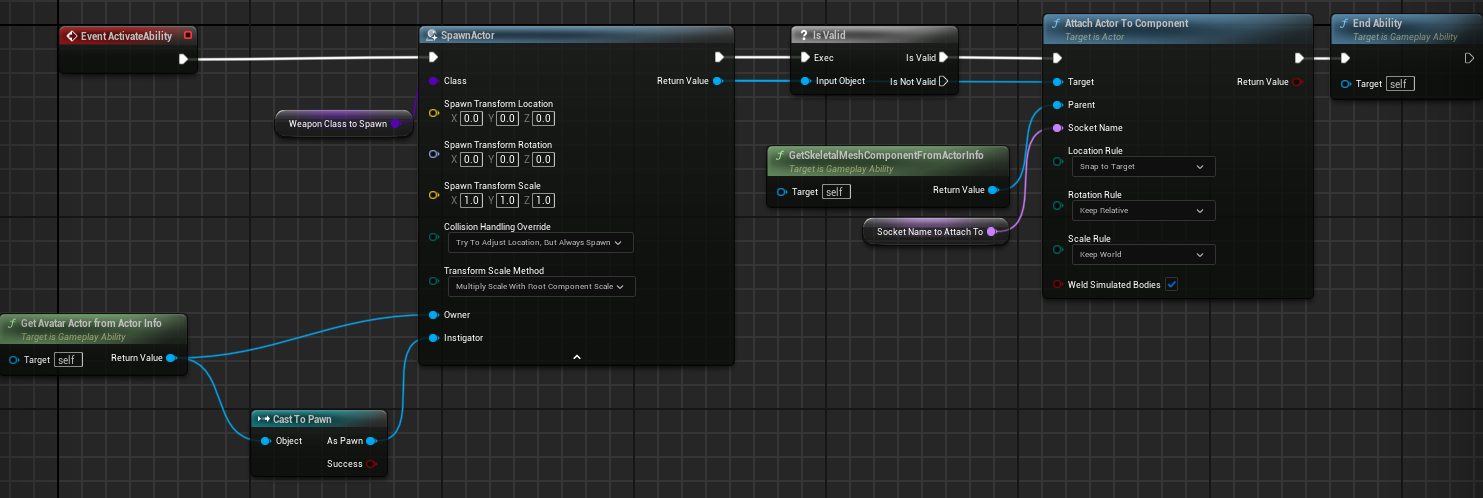

有了武器类后就要想办法通过能力来生成武器，于是在GA_Shared_SpawnWeapon中添加逻辑。

创建GA_Hero_SpawnAxe继承GA_Shared_SpawnWeapon，在当中设置WeaponClassToSpawn和SocketNameToAttachTo。

现在我们拥有了角色的生成武器能力和武器类，但是还需要去将能力赋予给角色。

配置角色初始化能力

新建一个DataAsset_StartUpDataBase用于配置角色初始能力，其中包含两种能力：

ActivateOnGivenAbilities：授予时就自动激活（例如被动能力、光环、初始化Buff）；
ReactiveAbilities：等待事件触发（例如受击反击、技能响应类能力）。

为什么使用DataAsset？

设计解耦、蓝图可配置、复用性强，玩家和敌人可以单独创建DA同时可以继承这个StartUpDataBase。

角色初始化时（如 BeginPlay 或 Possess）：
└── 调用 StartUpDataAsset->GiveToAbilitySystemComponent(ASC)
    ├── GrantAbilities(ActivateOnGivenAbilities)
    │   ├── 调用 ASC->GiveAbility()
    │   ├── 能力 OnGiven 被触发 → 自动激活执行逻辑
    │   └── EndAbility() 后自动清除
    └── GrantAbilities(ReactiveAbilities)
        ├── 调用 ASC->GiveAbility()
        └── 等待事件触发再执行

void UDataAsset_StartUpDataBase::GiveToAbilitySystemComponent(UWarriorAbilitySystemComponent* InWarriorASCToGive,
                                                              int32 ApplyLevel)
{
	check(InWarriorASCToGive);
	GrantAbilities(ActivateOnGivenAbilities, InWarriorASCToGive, ApplyLevel);
	GrantAbilities(ReactiveAbilities, InWarriorASCToGive, ApplyLevel);
}

void UDataAsset_StartUpDataBase::GrantAbilities(const TArray<TSubclassOf<UWarriorGameplayAbility>>& InAbilityToGive,
	UWarriorAbilitySystemComponent* InWarriorASCToGive, int32 ApplyLevel)
{
	if (InAbilityToGive.IsEmpty())
	{
		return;
	}
	// 遍历每一个能力类，创建spec 设置来源和等级 再调用giveability将能力注册到asc中
	for (const TSubclassOf<UWarriorGameplayAbility>& Ability : InAbilityToGive)
	{
		if (!Ability) continue;
		FGameplayAbilitySpec AbilitySpec(Ability);
		AbilitySpec.SourceObject = InWarriorASCToGive->GetAvatarActor();
		AbilitySpec.Level = ApplyLevel;
		InWarriorASCToGive->GiveAbility(AbilitySpec);
	}
}

之后创建一个DataAsset_HeroStartUpData继承DataAsset_StartUpDataBase用作角色的能力初始化数据资产。

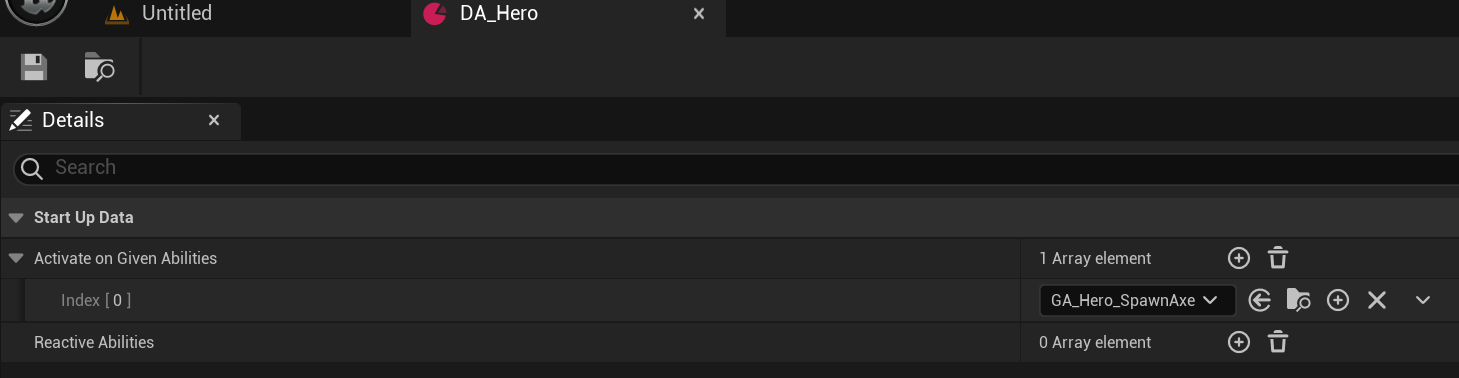

创建蓝图DA_Hero继承DataAsset_HeroStartUpData。

DataAsset_StartUpDataBase

|__DataAsset_HeroStartUpData

|__DA_Hero(蓝图)

在WarriorBaseCharacter中定义软引用，用于关联CharacterStartUpData角色初始化能力的数据资产。

UPROPERTY(EditDefaultsOnly, BlueprintReadOnly, Category = "CharacterData")
TSoftObjectPtr<UDataAsset_StartUpDataBase> CharacterStartUpData;

然后在WarriorHeroCharacter的PossessedBy中使用同步加载这个数据资产，这样当PossessedBy时，会加载这个能力初始化数据资产，然后调用DataAsset_StartUpDataBase::GiveToAbilitySystemComponent。

同步加载（Synchronous）

在游戏线程中立即加载资源，但容易卡顿，掉帧。
异步加载（Asynchronous）

在后台线程异步加载，加载完成后再通知主线程

void AWarriorHeroCharacter::PossessedBy(AController* NewController)
{
	Super::PossessedBy(NewController);
	if (!CharacterStartUpData.IsNull())
	{
		if (UDataAsset_StartUpDataBase* LoadedData = CharacterStartUpData.LoadSynchronous())
		{
			LoadedData->GiveToAbilitySystemComponent(WarriorAbilitySystemComponent);
		}
	}
}

这一小节我们实现了角色的基础功能包括角色移动动画，输入绑定，搭建了能力系统，并且创建一个生成武器的能力。
